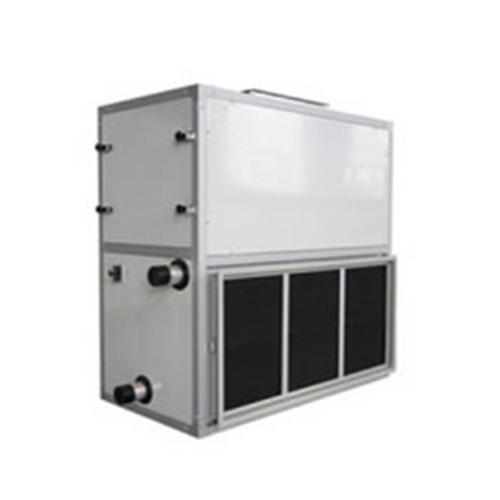

框架结构: 卧式新风空调机组,吊顶式新风机组全部采用铝合金框架结构,框架采用高强度铝合金专用型材,框架的每个角采用特殊结构的铸件,型材与角为插入式结构连接,这种结构有如下特点:
A:机械强度好,重量轻,耐腐蚀,外形美观,且尺寸准确。
B:结构装配灵活,易于现场拆装、检修,并且使用寿命比钢结构框架长。
面板结构:
A:吊顶式新风机组面板采用内外双层彩色钢板结构,两层钢板之间冲注为高密度聚氨酯或聚苯乙烯发泡保温材料,具有比玻璃棉等其他保温材料更佳的保温性能。在各种气候条件和工况运行时外壳均无冷桥产生。
B:吊顶式新风机组面板采用特殊方法固定,并有密封材料加强气密性及保温性,这种面板结构在保温、降噪及强度方面均具有最佳性能,并适用于空气品质要求较高的场所。
C:小型号吊顶式新风机组风机采用外转子电机直接驱动风机,无需皮带传动,维护保养方便。
风机、电机:
A:吊顶式新风机组采用的风机为双进风离心风机,经过严格的动静平衡试验,运行平稳。
B:风机轴承采用密闭性滚球轴承,预先加有润滑油及自动调心和自动自锁、止推等功能。正常使用可免保养。
过 滤 器: 吊顶式新风机组采用板式粗效过滤器。滤料采用绵纶凸网,可以进行多次清洗。
表 冷 器: 表冷器的各项选定参数为CAD/coil软件设计,标准表冷器为φ16的铜管,采用铜管串波纹铝翅片方法配以整体涨管将其涨紧。铜管采用交错排列,使其有高传热性能,低气流阻力和优越的抗腐蚀性,从而保证表冷器有高传热系数及较长的使用寿命。
吊顶式新风机组性能说明
1、“空调工况”是指:供冷时,进风干球温度为27℃,进风湿球温度为19.5℃;供热干球温度为21℃。
2、“全新风工况”(100%新风)是指:供冷时,进风干球温度为35℃,进风湿球温度为28℃;供热时,进风干球温度为-5℃。
3、冷水温度为:供水7℃,回水12℃,热水供水温度为60℃。
4、表一 ~ 表六中电机功率为参考余压值下的对应参数。机组余压不受表列数据限制,用户应根据实际需要选定。
5、表一 ~ 表六中噪声值是在消声室内,距机组各表面约1米处(GB/T9068)测定的声压级噪声值。
6、当遇到冷媒水温度tw变化时,其冷量的修正系数α按下表:
tw
|
5℃
|
6℃
|
7℃
|
8℃
|
9℃
|
10℃
|
11℃
|
12℃
|
α
|
1.15
|
1.075
|
1
|
0.925
|
0.85
|
0.775
|
0.70
|
0.625
|
7、当进风湿球温度ts变化时,其冷量的修正系数β按下表:
ts
|
17℃
|
18℃
|
19.5℃
|
20℃
|
21℃
|
22℃
|
23℃
|
β
|
0.56
|
0.73
|
1
|
1.09
|
1.18
|
1.47
|
1.65
|
立式新风空调机组(四排管)技术性能表
型号
|
额定风量m3/h
|
机组余压Pa
|
额定冷量Kw
|
额定热量Kw
|
风机
|
水流量m3/h
|
水阻力KPa
|
机组噪声dB(A)
|
机组重量Kg
|
|||||
空调
工况
|
全新风
工况
|
空调
工况
|
全新风
工况
|
数量
|
功率Kw
|
空调
工况
|
全新风
工况
|
空调
工况
|
全新风
工况
|
|||||
FP20L(W)
|
2000
|
200
|
10.72
|
19.40
|
16.32
|
29.55
|
1
|
0.45
|
1.9
|
3.4
|
16.0
|
31.8
|
≤56
|
290
|
FP30L(W)
|
3000
|
200
|
16.20
|
29.54
|
26.58
|
48.45
|
1
|
0.55
|
2.8
|
5.1
|
16.9
|
37.0
|
≤57
|
365
|
FP40L(W)
|
4000
|
250
|
22.68
|
42.58
|
33.79
|
63.44
|
1
|
0.75
|
3.9
|
7.4
|
17.2
|
45.6
|
≤59
|
405
|
FP50L(W)
|
5000
|
250
|
31.83
|
61.85
|
44.11
|
85.70
|
1
|
1.1
|
5.5
|
10.8
|
23.0
|
52.0
|
≤60
|
450
|
FP60L(W)
|
6000
|
250
|
37.39
|
63.11
|
54.71
|
92.34
|
1
|
1.5
|
6.5
|
11.0
|
30.0
|
12.6
|
≤61
|
470
|
FP70L(W)
|
7000
|
250
|
43.75
|
82.69
|
57.54
|
108.75
|
1
|
1.8
|
7.6
|
14.4
|
40.0
|
16.0
|
≤62
|
505
|
FP80L(W)
|
8000
|
250
|
51.80
|
90.41
|
67.60
|
117.97
|
1
|
2.2
|
9.0
|
15.7
|
32.9
|
22.0
|
≤63
|
555
|
FP100L(W)
|
10000
|
250
|
60.22
|
119.54
|
86.88
|
172.46
|
1
|
2.2
|
10.5
|
20.8
|
22.0
|
41.6
|
≤65
|
700
|
FP120L(W)
|
12000
|
300
|
76.42
|
149.25
|
107.72
|
210.38
|
1
|
3
|
13.3
|
26.0
|
32.9
|
9.6
|
≤66
|
750
|
FP150L(W)
|
15000
|
300
|
97.51
|
193.52
|
136.83
|
271.55
|
1
|
4
|
17.0
|
33.7
|
42.0
|
12.8
|
≤67
|
880
|
FP180L(W)
|
18000
|
300
|
121.99
|
240.81
|
169.53
|
334.65
|
2
|
2.2×2
|
21.2
|
41.9
|
54.2
|
10.2
|
≤65
|
980
|
FP200L(W)
|
20000
|
300
|
133.83
|
264.18
|
186.82
|
368.79
|
2
|
3×2
|
23.3
|
45.9
|
43.1
|
26.9
|
≤65
|
1100
|
FP220L(W)
|
22000
|
350
|
146.88
|
288.20
|
205.40
|
403.04
|
2
|
3×2
|
25.5
|
50.1
|
36.6
|
20.1
|
≤66
|
1370
|
FP250L(W)
|
25000
|
350
|
163.90
|
321.76
|
221.83
|
435.48
|
2
|
4×2
|
28.5
|
56.0
|
22.0
|
11.8
|
≤67
|
1455
|
FP270L(W)
|
27000
|
500
|
170.32
|
326.73
|
263.69
|
504.92
|
2
|
4×2
|
29.6
|
56.7
|
28.9
|
16.0
|
≤68
|
1555
|
FP300L(W)
|
30000
|
500
|
177.80
|
341.29
|
287.95
|
552.72
|
2
|
5.5×2
|
30.9
|
59.4
|
31.2
|
19.2
|
≤70
|
1650
|
FP350L(W)
|
35000
|
500
|
217.68
|
430.46
|
320.95
|
634.67
|
2
|
5.5×2
|
37.9
|
74.9
|
39.0
|
23.7
|
≤71
|
1980
|
FP400L(W)
|
40000
|
500
|
257.39
|
508.08
|
362.96
|
716.47
|
2
|
7.5×2
|
44.8
|
88.4
|
48.7
|
37.2
|
≤72
|
2140
|
FP450L(W)
|
45000
|
500
|
288.58
|
560.56
|
406.91
|
790.42
|
2
|
7.5×2
|
50.2
|
97.5
|
44.3
|
36.1
|
≤72
|
2215
|
FP500L(W)
|
50000
|
600
|
322.24
|
625.95
|
454.14
|
882.15
|
2
|
11×2
|
56.0
|
108.9
|
40.6
|
38.7
|
≤73
|
2365
|
FP600L(W)
|
60000
|
600
|
390.86
|
771.55
|
549.23
|
1084.17
|
2
|
11×2
|
68.0
|
134.2
|
30.1
|
46.7
|
≤74
|
2475
|
立式新风空调机组(六排管)技术性能表
型号
|
额定风量m3/h
|
机组余压Pa
|
额定冷量Kw
|
额定热量Kw
|
风机
|
水流量m3/h
|
水阻力KPa
|
机组噪声dB(A)
|
机组重量Kg
|
|||||
空调
工况
|
全新风
工况
|
空调
工况
|
全新风
工况
|
数量
|
功率Kw
|
空调
工况
|
全新风
工况
|
空调
工况
|
全新风
工况
|
|||||
FP20L(W)
|
2000
|
160
|
14.15
|
28.02
|
20.27
|
40.14
|
1
|
0.45
|
2.5
|
4.9
|
25.2
|
10.6
|
≤56
|
315
|
FP30L(W)
|
3000
|
160
|
19.16
|
36.88
|
29.05
|
55.92
|
1
|
0.55
|
3.3
|
6.4
|
30.8
|
11.2
|
≤57
|
405
|
FP40L(W)
|
4000
|
210
|
29.46
|
56.71
|
41.42
|
79.72
|
1
|
0.75
|
5.1
|
9.9
|
34.6
|
12.8
|
≤59
|
430
|
FP50L(W)
|
5000
|
210
|
34.63
|
66.66
|
48.27
|
92.91
|
1
|
1.1
|
6.0
|
11.6
|
44.8
|
19.8
|
≤60
|
470
|
FP60L(W)
|
6000
|
210
|
41.64
|
78.23
|
59.59
|
111.95
|
1
|
1.5
|
7.2
|
13.6
|
47.9
|
28.2
|
≤61
|
495
|
FP70L(W)
|
7000
|
210
|
49.78
|
95.82
|
71.12
|
136.89
|
1
|
1.8
|
8.7
|
16.7
|
48.4
|
33.9
|
≤62
|
540
|
FP80L(W)
|
8000
|
210
|
58.96
|
113.50
|
82.84
|
159.47
|
1
|
2.2
|
10.3
|
19.7
|
57.8
|
46.1
|
≤63
|
585
|
FP100L(W)
|
10000
|
260
|
75.97
|
146.23
|
105.72
|
203.50
|
1
|
2.2
|
13.2
|
25.4
|
32.7
|
46.0
|
≤65
|
740
|
FP120L(W)
|
12000
|
260
|
94.43
|
181.78
|
130.06
|
250.37
|
1
|
3
|
16.4
|
31.6
|
36.1
|
14.2
|
≤66
|
780
|
FP150L(W)
|
15000
|
260
|
119.62
|
230.26
|
164.37
|
316.41
|
1
|
4
|
20.8
|
40.0
|
51.0
|
9.6
|
≤67
|
930
|
FP180L(W)
|
18000
|
260
|
138.98
|
267.65
|
183.62
|
353.63
|
2
|
2.2×2
|
24.2
|
46.5
|
30.7
|
8.4
|
≤65
|
1030
|
FP200L(W)
|
20000
|
310
|
145.44
|
279.13
|
203.12
|
389.81
|
2
|
3×2
|
25.3
|
48.5
|
51.2
|
10.2
|
≤65
|
1150
|
FP220L(W)
|
22000
|
310
|
156.28
|
300.85
|
223.38
|
430.02
|
2
|
3×2
|
27.2
|
52.3
|
36.1
|
9.1
|
≤66
|
1420
|
FP250L(W)
|
25000
|
460
|
180.48
|
347.42
|
254.97
|
490.82
|
2
|
4×2
|
31.4
|
60.4
|
11.2
|
9.6
|
≤67
|
1525
|
FP270L(W)
|
27000
|
460
|
198.47
|
411.75
|
279.37
|
579.58
|
2
|
4×2
|
34.5
|
71.6
|
32.2
|
47.9
|
≤68
|
1605
|
FP300L(W)
|
30000
|
460
|
225.23
|
433.57
|
315.41
|
607.17
|
2
|
5.5×2
|
39.2
|
75.4
|
43.8
|
74.2
|
≤70
|
1740
|
FP350L(W)
|
35000
|
460
|
271.01
|
521.68
|
375.82
|
723.42
|
2
|
5.5×2
|
47.1
|
90.7
|
27.6
|
52.1
|
≤71
|
2145
|
FP400L(W)
|
40000
|
460
|
316.49
|
609.24
|
437.23
|
841.65
|
2
|
7.5×2
|
55.0
|
106.0
|
14.0
|
36.0
|
≤72
|
2230
|
FP450L(W)
|
45000
|
460
|
355.34
|
683.38
|
490.40
|
943.12
|
2
|
7.5×2
|
61.8
|
118.8
|
77.6
|
110.2
|
≤72
|
2310
|
FP500L(W)
|
50000
|
560
|
396.09
|
762.30
|
546.52
|
1051.82
|
2
|
11×2
|
68.9
|
132.6
|
57.1
|
70.2
|
≤73
|
2500
|
FP600L(W)
|
60000
|
560
|
478.71
|
920.15
|
660.15
|
1268.91
|
2
|
11×2
|
83.3
|
160.0
|
25.6
|
47.1
|
≤74
|
2620
|
立式新风空调机组(八排管)技术性能表
型号
|
额定风量m3/h
|
机组余压Pa
|
额定冷量Kw
|
额定热量Kw
|
风机
|
水流量m3/h
|
水阻力KPa
|
机组噪声dB(A)
|
机组重量Kg
|
|||||
空调
工况
|
全新风
工况
|
空调
工况
|
全新风
工况
|
数量
|
功率Kw
|
空调
工况
|
全新风
工况
|
空调
工况
|
全新风
工况
|
|||||
FP20L(W)
|
2000
|
120
|
18.22
|
32.98
|
27.75
|
50.22
|
1
|
0.45
|
3.2
|
5.7
|
13.0
|
32.0
|
≤56
|
340
|
FP30L(W)
|
3000
|
120
|
27.54
|
44.86
|
45.18
|
73.60
|
1
|
0.55
|
4.8
|
7.8
|
24.0
|
56.0
|
≤57
|
420
|
FP40L(W)
|
4000
|
170
|
38.56
|
72.39
|
57.45
|
107.85
|
1
|
0.75
|
6.7
|
12.6
|
18.6
|
13.3
|
≤59
|
460
|
FP50L(W)
|
5000
|
170
|
54.11
|
105.15
|
74.99
|
145.71
|
1
|
1.1
|
9.4
|
18.3
|
26.6
|
18.8
|
≤60
|
500
|
FP60L(W)
|
6000
|
170
|
56.76
|
107.29
|
93.01
|
175.80
|
1
|
1.5
|
9.9
|
18.7
|
31.0
|
23.0
|
≤61
|
520
|
FP70L(W)
|
7000
|
170
|
74.38
|
140.57
|
97.82
|
184.88
|
1
|
1.8
|
12.9
|
24.4
|
40.0
|
28.0
|
≤62
|
575
|
FP80L(W)
|
8000
|
170
|
77.86
|
153.70
|
114.91
|
226.84
|
1
|
2.2
|
13.5
|
26.7
|
46.0
|
33.6
|
≤63
|
625
|
FP100L(W)
|
10000
|
170
|
102.37
|
202.73
|
147.69
|
292.47
|
1
|
2.2
|
17.8
|
35.3
|
26.6
|
45.2
|
≤65
|
775
|
FP120L(W)
|
12000
|
220
|
129.91
|
253.73
|
183.13
|
357.66
|
1
|
3
|
22.6
|
44.1
|
43.6
|
39.1
|
≤66
|
820
|
FP150L(W)
|
15000
|
220
|
165.77
|
328.98
|
232.61
|
461.64
|
1
|
4
|
28.8
|
57.2
|
44.7
|
17.6
|
≤67
|
970
|
FP180L(W)
|
18000
|
220
|
207.38
|
409.38
|
288.20
|
568.92
|
2
|
2.2×2
|
36.1
|
71.2
|
41.2
|
18.2
|
≤65
|
1085
|
FP200L(W)
|
20000
|
220
|
227.51
|
449.11
|
317.60
|
626.94
|
2
|
3×2
|
39.6
|
78.1
|
33.7
|
45.8
|
≤65
|
1205
|
FP220L(W)
|
22000
|
270
|
249.70
|
489.94
|
349.19
|
685.15
|
2
|
3×2
|
43.4
|
85.2
|
30.6
|
28.1
|
≤66
|
1475
|
FP250L(W)
|
25000
|
420
|
278.63
|
546.99
|
377.10
|
740.31
|
2
|
4×2
|
48.5
|
95.1
|
24.7
|
17.5
|
≤67
|
1600
|
FP270L(W)
|
27000
|
420
|
289.54
|
554.42
|
448.28
|
858.36
|
2
|
4×2
|
50.4
|
96.4
|
27.4
|
20.1
|
≤68
|
1685
|
FP300L(W)
|
30000
|
420
|
302.26
|
580.19
|
489.51
|
939.62
|
2
|
5.5×2
|
52.6
|
100.9
|
29.8
|
24.6
|
≤70
|
1795
|
FP350L(W)
|
35000
|
420
|
370.06
|
731.78
|
545.61
|
1078.94
|
2
|
5.5×2
|
64.4
|
127.3
|
34.4
|
24.2
|
≤71
|
2180
|
FP400L(W)
|
40000
|
420
|
437.56
|
863.74
|
617.03
|
1217.99
|
2
|
7.5×2
|
76.1
|
150.2
|
40.0
|
23.6
|
≤72
|
2340
|
FP450L(W)
|
45000
|
420
|
490.59
|
952.95
|
691.75
|
1343.71
|
2
|
7.5×2
|
85.3
|
165.7
|
45.2
|
48.0
|
≤72
|
2410
|
FP500L(W)
|
50000
|
520
|
547.81
|
1064.12
|
772.03
|
1499.66
|
2
|
11×2
|
95.3
|
185.1
|
36.1
|
40.2
|
≤73
|
2655
|
FP600L(W)
|
60000
|
520
|
664.46
|
1311.64
|
933.69
|
1843.09
|
2
|
11×2
|
115.6
|
228.1
|
18.2
|
37.2
|
≤74
|
2760
|
