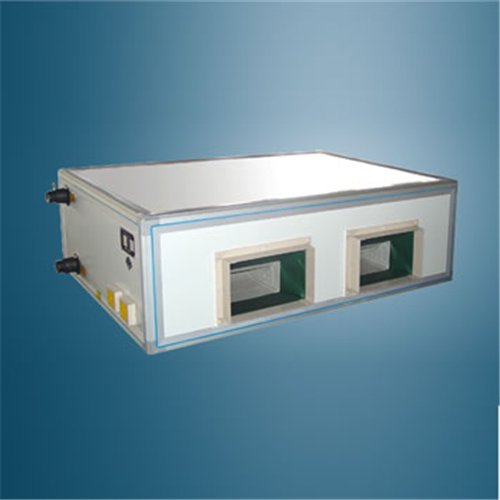

宇捷空调设备有限公司生产的有立式新风机组（风量从2000~60000m3/h）、卧式新风机组（风量从2000~60000m3/h）和吊顶式新风机组（风量从1000~16000m3/h）三大系列，以满足冷却、加热、加湿、除湿等各种需要，吊顶式新风机组广泛用于酒店、剧院、商场、办公楼等舒适性的各种场合；亦可满足电子、化工、医疗、制药、卷烟、食品、轻工等工业的需求。
框架结构:吊顶式新风机组全部采用铝合金框架结构，框架采用高强度铝合金专用型材，框架的每个角采用特殊结构的铸件，型材与角为插入式结构连接，这种结构有如下特点：
A：机械强度好，重量轻，耐腐蚀，外形美观，且尺寸准确。
B：结构装配灵活，易于现场拆装、检修，并且使用寿命比钢结构框架长。
面板结构:
A：吊顶式新风机组面板采用内外双层彩色钢板结构，两层钢板之间冲注为高密度聚氨酯或聚苯乙烯发泡保温材料，具有比玻璃棉等其他保温材料更佳的保温性能。在各种气候条件和工况运行时外壳均无冷桥产生。
B：吊顶式新风机组面板采用特殊方法固定，并有密封材料加强气密性及保温性，这种面板结构在保温、降噪及强度方面均具有最佳性能，并适用于空气品质要求较高的场所。
C：小型号吊顶式新风机组风机采用外转子电机直接驱动风机，无需皮带传动，维护保养方便。
风机、电机:
A：吊顶式新风机组采用的风机为双进风离心风机，经过严格的动静平衡试验，运行平稳。
B：风机轴承采用密闭性滚球轴承，预先加有润滑油及自动调心和自动自锁、止推等功能。正常使用可免保养。
过滤器:吊顶式新风机组采用板式粗效过滤器。滤料采用绵纶凸网，可以进行多次清洗。
表冷器:表冷器的各项选定参数为CAD/coil软件设计，标准表冷器为φ16的铜管，采用铜管串波纹铝翅片方法配以整体涨管将其涨紧。铜管采用交错排列，使其有高传热性能，低气流阻力和优越的抗腐蚀性，从而保证表冷器有高传热系数及较长的使用寿命。
吊顶式新风机组性能说明
1、“空调工况”是指：供冷时，进风干球温度为27℃，进风湿球温度为19.5℃；供热干球温度为21℃。
2、“全新风工况”（100%新风）是指：供冷时，进风干球温度为35℃，进风湿球温度为28℃；供热时，进风干球温度为-5℃。
3、冷水温度为：供水7℃，回水12℃，热水供水温度为60℃。
4、表一~表六中电机功率为参考余压值下的对应参数。机组余压不受表列数据限制，用户应根据实际需要选定。
5、表一~表六中噪声值是在消声室内，距机组各表面约1米处（GB/T9068）测定的声压级噪声值。
6、当遇到冷媒水温度tw变化时，其冷量的修正系数α按下表：
|
tw
|
5℃
|
6℃
|
7℃
|
8℃
|
9℃
|
10℃
|
11℃
|
12℃
|
|
α
|
1.15
|
1.075
|
1
|
0.925
|
0.85
|
0.775
|
0.70
|
0.625
|
7、当进风湿球温度变化时，其冷量的修正系数β按下表：
|
ts
|
17℃
|
18℃
|
19.5℃
|
20℃
|
21℃
|
22℃
|
23℃
|
|
β
|
0.56
|
0.73
|
1
|
1.09
|
1.18
|
1.47
|
1.65
|
吊顶式新风机组(四排管）技术性能表（表一）
|
型号
|
额定风量m3/h
|
机组余压Pa
|
额定冷量Kw
|
额定热量Kw
|
风机功率Kw
|
水流量m3/h
|
水阻力KPa
|
机组噪声dB（A）
|
机组重量Kg
|
||||||
|
I类
|
II类
|
空调
工况
|
全新风工况
|
空调
工况
|
全新风工况
|
I类
|
II类
|
空调
工况
|
全新风
工况
|
空调
工况
|
全新风
工况
|
||||
|
FP10D
|
1000
|
150
|
80
|
5.61
|
10.26
|
10.64
|
19.46
|
0.25
|
0.18
|
1.0
|
1.8
|
2.7
|
3.7
|
≤56
|
100
|
|
FP10×2D
|
2000
|
150
|
80
|
11.33
|
20.62
|
21.28
|
38.72
|
0.25×2
|
0.18×2
|
2.0
|
3.6
|
6.2
|
6.8
|
≤56
|
180
|
|
FP15D
|
1500
|
210
|
100
|
8.58
|
15.98
|
15.68
|
29.21
|
0.37
|
0.25
|
1.5
|
2.8
|
4.4
|
4.6
|
≤56
|
140
|
|
FP15×2D
|
3000
|
210
|
100
|
17.16
|
31.59
|
31.50
|
57.98
|
0.37×2
|
0.25×2
|
3.0
|
5.5
|
10.6
|
11.9
|
≤57
|
155
|
|
FP20D
|
2000
|
230
|
110
|
11.88
|
21.74
|
21.00
|
38.43
|
0.45
|
0.32
|
2.1
|
3.8
|
6.2
|
6.8
|
≤57
|
160
|
|
FP20×2D
|
4000
|
230
|
110
|
21.80
|
44.41
|
39.80
|
77.78
|
0.45×2
|
0.32×2
|
3.8
|
7.7
|
11.7
|
13.2
|
≤58
|
230
|
|
FP25D
|
2500
|
250
|
110
|
14.41
|
26.52
|
24.92
|
45.87
|
0.45
|
0.32
|
2.5
|
4.6
|
8.2
|
8.6
|
≤58
|
180
|
|
FP25×2D
|
5000
|
250
|
110
|
28.93
|
53.25
|
49.84
|
91.74
|
0.45×2
|
0.32×2
|
5.0
|
9.3
|
15.7
|
15.5
|
≤58
|
270
|
|
FP30D
|
3000
|
290
|
200
|
18.59
|
34.01
|
30.94
|
56.61
|
0.75
|
0.55
|
3.2
|
5.9
|
10.6
|
11.9
|
≤58
|
200
|
|
FP30×2D
|
6000
|
290
|
200
|
37.29
|
68.65
|
61.88
|
113.92
|
0.75×2
|
0.55×2
|
6.5
|
11.9
|
13.7
|
14.7
|
≤58
|
340
|
|
FP35D
|
3500
|
270
|
190
|
20.79
|
38.04
|
35.28
|
64.55
|
0.8
|
0.55
|
3.6
|
6.6
|
9.8
|
10.7
|
≤59
|
240
|
|
FP35×2D
|
7000
|
270
|
190
|
41.58
|
76.09
|
70.56
|
129.12
|
0.8×2
|
0.55×2
|
7.2
|
13.2
|
17.6
|
18.8
|
≤59
|
410
|
|
FP40D
|
4000
|
300
|
190
|
23.76
|
44.01
|
40.32
|
74.68
|
1.1
|
0.75
|
4.1
|
7.7
|
11.7
|
13.2
|
≤60
|
240
|
|
FP40×2D
|
8000
|
300
|
190
|
47.52
|
87.49
|
80.64
|
148.46
|
1.1×2
|
0.75×2
|
8.3
|
15.2
|
16.7
|
17.9
|
≤60
|
470
|
|
FP50D
|
5000
|
320
|
120
|
28.16
|
50.83
|
49.28
|
88.94
|
1.5
|
1.1
|
4.9
|
8.8
|
13.5
|
24.0
|
≤61
|
310
|
|
FP50×2D
|
10000
|
320
|
120
|
58.52
|
101.48
|
93.24
|
161.69
|
1.5×2
|
1.1×2
|
10.2
|
17.6
|
18.5
|
32.5
|
≤61
|
540
|
|
FP60D
|
6000
|
390
|
240
|
34.32
|
63.18
|
62.83
|
115.67
|
1.8
|
1.1
|
6.0
|
11.0
|
18.8
|
28.0
|
≤62
|
360
|
|
FP60×2D
|
12000
|
390
|
240
|
67.76
|
110.21
|
122.64
|
199.48
|
1.8×2
|
1.1×2
|
11.8
|
19.2
|
23.1
|
35.0
|
≤62
|
620
|
|
FP70D
|
7000
|
390
|
230
|
39.49
|
72.26
|
69.41
|
127.01
|
1.8
|
1.5
|
6.9
|
12.6
|
30.2
|
41.1
|
≤63
|
410
|
|
FP70×2D
|
14000
|
390
|
230
|
79.99
|
152.54
|
153.48
|
292.67
|
1.8×2
|
1.5×2
|
13.9
|
26.5
|
29.1
|
40.8
|
≤63
|
695
|
|
FP80D
|
8000
|
440
|
320
|
46.5.
|
85.14
|
81.68
|
149.46
|
2.2
|
1.8
|
8.1
|
14.8
|
32.9
|
42.8
|
≤64
|
475
|
|
FP80×2D
|
16000
|
440
|
320
|
91.08
|
176.86
|
160.22
|
310.73
|
2.2×2
|
1.8×2
|
15.8
|
30.8
|
49.0
|
59.2
|
≤64
|
750
|
吊顶式新风机组（六排管）技术性能表（表二）
|
型号
|
额定风量m3/h
|
机组余压Pa
|
额定冷量Kw
|
额定热量Kw
|
风机功率Kw
|
水流量m3/h
|
水阻力KPa
|
机组噪声dB（A）
|
机组重量Kg
|
||||||
|
I类
|
II类
|
空调
工况
|
全新风工况
|
空调
工况
|
全新风工况
|
I类
|
II类
|
空调
工况
|
全新风
工况
|
空调
工况
|
全新风
工况
|
||||
|
FP10D
|
1000
|
110
|
40
|
8.15
|
16.10
|
13.44
|
26.55
|
0.25
|
0.18
|
1.4
|
2.8
|
2.3
|
4.7
|
≤56
|
105
|
|
FP10×2D
|
2000
|
110
|
40
|
16.41
|
34.89
|
27.02
|
57.46
|
0.25×2
|
0.18×2
|
2.9
|
6.1
|
9.7
|
10.7
|
≤56
|
185
|
|
FP15D
|
1500
|
170
|
60
|
11.91
|
24.16
|
19.88
|
40.31
|
0.37
|
0.25
|
2.1
|
4.2
|
6.5
|
6.9
|
≤56
|
150
|
|
FP15×2D
|
3000
|
170
|
60
|
24.04
|
49.11
|
39.76
|
81.23
|
0.37×2
|
0.25×2
|
4.2
|
8.5
|
16.6
|
21.1
|
≤57
|
165
|
|
FP20D
|
2000
|
190
|
70
|
14.73
|
29.24
|
26.60
|
52.79
|
0.45
|
0.32
|
2.6
|
5.1
|
9.7
|
10.7
|
≤57
|
170
|
|
FP20×2D
|
4000
|
190
|
70
|
33.00
|
64.05
|
53.20
|
98.81
|
0.45×2
|
0.32×2
|
5.8
|
11.1
|
19.6
|
26.0
|
≤58
|
240
|
|
FP25D
|
2500
|
210
|
70
|
18.39
|
39.50
|
31.92
|
63.35
|
0.45
|
0.32
|
3.2
|
6.3
|
13.2
|
14.9
|
≤58
|
190
|
|
FP25×2D
|
5000
|
210
|
70
|
40.64
|
78.08
|
62.44
|
119.93
|
0.45×2
|
0.32×2
|
7.1
|
13.6
|
27.2
|
31.1
|
≤58
|
280
|
|
FP30D
|
3000
|
250
|
160
|
22.99
|
50.75
|
39.20
|
86.54
|
0.75
|
0.55
|
4.0
|
8.8
|
18.8
|
21.1
|
≤58
|
220
|
|
FP30×2D
|
6000
|
250
|
160
|
51.31
|
97.36
|
78.40
|
148.76
|
0.75×2
|
0.55×2
|
8.9
|
16.9
|
17.5
|
29.2
|
≤58
|
370
|
|
FP35D
|
3500
|
230
|
150
|
27.69
|
59.17
|
45.08
|
96.32
|
0.8
|
0.55
|
4.8
|
10.3
|
16.2
|
19.3
|
≤59
|
250
|
|
FP35×2D
|
7000
|
230
|
150
|
57.06
|
111.14
|
90.16
|
175.62
|
0.8×2
|
0.55×2
|
9.9
|
19.3
|
17.5
|
32.3
|
≤59
|
430
|
|
FP40D
|
4000
|
260
|
150
|
30.51
|
64.17
|
50.96
|
107.17
|
1.1
|
0.75
|
5.3
|
11.2
|
19.6
|
26.0
|
≤60
|
260
|
|
FP40×2D
|
8000
|
260
|
150
|
65.21
|
129.81
|
101.92
|
202.89
|
1.1×2
|
0.75×2
|
11.3
|
22.6
|
23.0
|
36.6
|
≤60
|
490
|
|
FP50D
|
5000
|
280
|
80
|
35.74
|
74.66
|
64.68
|
135.13
|
1.5
|
1.1
|
6.2
|
13.0
|
24.0
|
33.0
|
≤61
|
330
|
|
FP50×2D
|
10000
|
280
|
80
|
73.36
|
153.72
|
117.18
|
245.54
|
1.5×2
|
1.1×2
|
12.8
|
26.7
|
28.0
|
38.0
|
≤61
|
580
|
|
FP60D
|
6000
|
350
|
200
|
48.38
|
98.33
|
75.74
|
153.93
|
1.8
|
1.1
|
8.4
|
17.1
|
28.6
|
41.0
|
≤62
|
390
|
|
FP60×2D
|
12000
|
350
|
200
|
98.33
|
212.16
|
154.14
|
332.56
|
1.8×2
|
1.1×2
|
17.1
|
36.9
|
31.0
|
47.96
|
≤62
|
670
|
|
FP70D
|
7000
|
350
|
190
|
55.59
|
114.80
|
86.80
|
179.24
|
1.8
|
1.5
|
9.7
|
20.0
|
30.2
|
42.3
|
≤63
|
440
|
|
FP70×2D
|
14000
|
350
|
190
|
113.70
|
245.59
|
173.60
|
374.98
|
1.8×2
|
1.5×2
|
19.8
|
42.7
|
36.2
|
46.8
|
≤63
|
740
|
|
FP80D
|
8000
|
400
|
280
|
66.15
|
133.71
|
99.40
|
200.93
|
2.2
|
1.8
|
11.5
|
23.3
|
48.6
|
53.6
|
≤64
|
510
|
|
FP80×2D
|
16000
|
400
|
280
|
123.73
|
256.20
|
192.64
|
398.89
|
2.2×2
|
1.8×2
|
21.5
|
44.6
|
51.6
|
61.9
|
≤64
|
890
|
吊顶式新风机组（八排管）技术性能表（表三）
|
型号
|
额定风量m3/h
|
机组余压Pa
|
额定冷量Kw
|
额定热量Kw
|
风机功率Kw
|
水流量m3/h
|
水阻力KPa
|
机组噪声dB（A）
|
机组重量Kg
|
||||||
|
I类
|
II类
|
空调
工况
|
全新风工况
|
空调
工况
|
全新风工况
|
I类
|
II类
|
空调
工况
|
全新风
工况
|
空调
工况
|
全新风
工况
|
||||
|
FP10D
|
1000
|
70
|
20
|
9.65
|
18.50
|
18.30
|
35.09
|
0.25
|
0.18
|
1.7
|
3.2
|
4.5
|
5.7
|
≤56
|
110
|
|
FP10×2D
|
2000
|
70
|
20
|
19.49
|
37.18
|
36.60
|
69.83
|
0.25×2
|
0.18×2
|
3.4
|
6.5
|
12.8
|
13.0
|
≤56
|
200
|
|
FP15D
|
1500
|
130
|
20
|
14.76
|
28.82
|
26.97
|
52.67
|
0.37
|
0.25
|
2.6
|
5.0
|
8.3
|
9.5
|
≤56
|
160
|
|
FP15×2D
|
3000
|
130
|
20
|
29.52
|
56.96
|
54.18
|
104.56
|
0.37×2
|
0.25×2
|
5.1
|
9.9
|
28.4
|
33.9
|
≤57
|
170
|
|
FP20D
|
2000
|
150
|
30
|
20.43
|
39.20
|
36.12
|
69.30
|
0.45
|
0.32
|
3.6
|
6.8
|
12.8
|
13.0
|
≤57
|
180
|
|
FP20×2D
|
4000
|
150
|
30
|
41.25
|
80.08
|
72.24
|
140.26
|
0.45×2
|
0.32×2
|
7.2
|
13.9
|
34.2
|
38.3
|
≤57
|
250
|
|
FP25D
|
2500
|
170
|
30
|
24.79
|
47.83
|
42.86
|
82.71
|
0.45
|
0.32
|
4.3
|
8.3
|
19.0
|
23.2
|
≤58
|
200
|
|
FP25×2D
|
5000
|
170
|
30
|
49.76
|
96.03
|
85.72
|
165.44
|
0.45×2
|
0.32×2
|
8.7
|
16.7
|
41.1
|
46.8
|
≤58
|
295
|
|
FP30D
|
3000
|
210
|
120
|
31.97
|
61.34
|
53.22
|
102.08
|
0.75
|
0.55
|
5.6
|
10.7
|
28.4
|
33.9
|
≤58
|
185
|
|
FP30×2D
|
6000
|
210
|
120
|
64.14
|
123.79
|
106.43
|
205.43
|
0.75×2
|
0.55×2
|
11.2
|
21.5
|
26.9
|
30.8
|
≤58
|
380
|
|
FP35D
|
3500
|
190
|
110
|
35.76
|
68.60
|
60.68
|
116.41
|
0.8
|
0.55
|
6.2
|
11.9
|
25.6
|
31.8
|
≤59
|
280
|
|
FP35×2D
|
7000
|
190
|
110
|
71.52
|
137.21
|
121.36
|
232.85
|
0.8×2
|
0.55×2
|
12.4
|
23.9
|
27.2
|
30.9
|
≤59
|
440
|
|
FP40D
|
4000
|
220
|
110
|
40.87
|
79.35
|
69.35
|
134.66
|
1.1
|
0.75
|
7.1
|
13.8
|
34.2
|
38.3
|
≤60
|
265
|
|
FP40×2D
|
8000
|
220
|
110
|
81.73
|
157.76
|
138.70
|
267.72
|
1.1×2
|
0.75×2
|
14.2
|
27.4
|
36.5
|
42.0
|
≤60
|
500
|
|
FP50D
|
5000
|
240
|
40
|
48.44
|
91.65
|
84.76
|
160.39
|
1.5
|
1.1
|
8.4
|
15.9
|
26.9
|
18.0
|
≤61
|
370
|
|
FP50×2D
|
10000
|
240
|
40
|
100.65
|
183.00
|
160.37
|
291.57
|
1.5×2
|
1.1×2
|
17.5
|
31.8
|
36.8
|
23.0
|
≤61
|
620
|
|
FP60D
|
6000
|
310
|
160
|
59.03
|
113.94
|
108.07
|
208.59
|
1.8
|
1.1
|
10.3
|
19.8
|
32.0
|
23.0
|
≤62
|
430
|
|
FP60×2D
|
12000
|
310
|
160
|
116.55
|
198.75
|
210.94
|
359.72
|
1.8×2
|
1.1×2
|
20.3
|
34.6
|
43.0
|
28.0
|
≤62
|
710
|
|
FP70D
|
7000
|
310
|
150
|
67.92
|
130.31
|
119.39
|
229.04
|
1.8
|
1.5
|
11.8
|
22.7
|
40.0
|
26.0
|
≤63
|
480
|
|
FP70×2D
|
14000
|
310
|
150
|
137.59
|
275.07
|
263.99
|
527.77
|
1.8×2
|
1.5×2
|
23.9
|
47.8
|
51.0
|
34.0
|
≤63
|
790
|
|
FP80D
|
8000
|
360
|
240
|
80.03
|
153.54
|
140.48
|
269.51
|
2.2
|
1.8
|
13.9
|
26.7
|
40.0
|
33.0
|
≤64
|
500
|
|
FP80×2D
|
16000
|
360
|
240
|
156.66
|
318.93
|
275.23
|
560.34
|
2.2×2
|
1.8×2
|
27.2
|
55.5
|
22.0
|
41.0
|
≤64
|
940
|
地址：山东省德州市经济技术开发区
手机：18653418111
座机：0534-2679888
技术支持：山东宇捷
网址：http://www.yj-kt.com
